[DIY 3D Printer] 0. 50만원 이하로 Voron 2.4, Trident 만들기
Voron 2.4의 경우 알리에서 약 1,200,000원, SIBOOR 공홈 1,960,000원 이고,
Voron Trident는 알리에서 약 1,600,000원, SIBOOR 공홈 2,120,000원 이다.
Trident는 CNC 파츠 + AWD인 점을 감안 하더라도, 하이엔드 고속 프린터인 뱀부 H2S가 169만원대인 이 시대에 가격이 사악해 보이는 것은 사실이다.
또 자작 3D프린터를 만들어본 사람이라면 가격에 의문이 들 수 밖에 없고, 기존에 집에 굴러다니던 파츠들을 이용해 훨씬 싸게 Voron을 구성할 수 있을 것이다.
이번 포스팅에서는 Voron Trident 350을 최저가로 구성하는 방법을 알아볼 것이다.
Voron 2.4도 스텝모터 1개, 리니어 레일 1개 정도 차이가 나기에 비슷하게 구성할 수 있을 것이다.
공식 BOM(Bill of Materials)
Voron 공식 사이트에서 configurator을 통해 필요한 부품 리스트를 확인할 수 있다.
Maks Zolin, Tin Pecirep and VORON Design contributors
국룰 Direct Feed - Blind Joints옵션으로 구성하였다.
아래부터는 소분류에 따라 가격을 구해보겠다.
Fastner

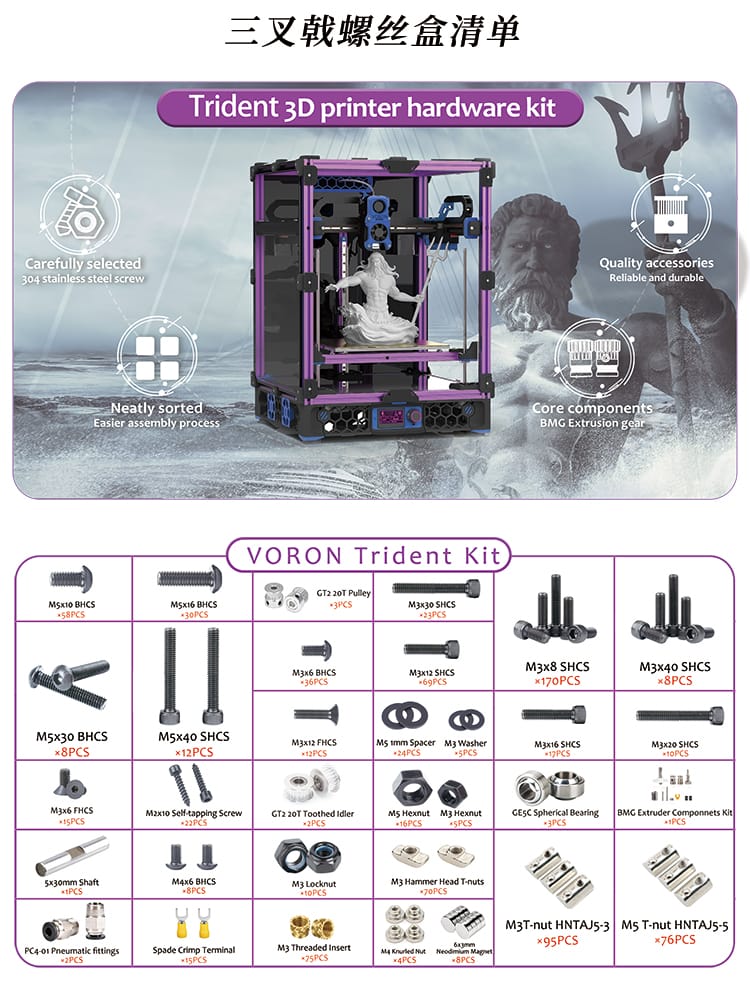

이 부분은 가장 쉽다. fastner 세트를 팔기 때문에 단순하게 이거만 구매하면 된다.
키트에 fasnter뿐만 아니라 베어링, 아이들러, BMG Kit 등도 포함 되어있으니 확인 해서 중복 구매하지 않도록 주의하자.
Fasnter Kit(링크) - 169위안
Motion
- TR8x8 Lead Screw Nut
Lead Screw 일체형 모터를 구매할 예정이라 모터에 동봉 되어있다. - Liner Rail(링크) - 172위안
MGN레일의 경우 100mm 단위로 판매한다.
MGN9H 400mm 2개, 300mm 3개이므로 MGN9H블럭 5개, 100mm 레일17개
MGN12H 400mm 1개 이므로 MG12H블럭 1개, 100mm 레일4개를 선택하면 된다.

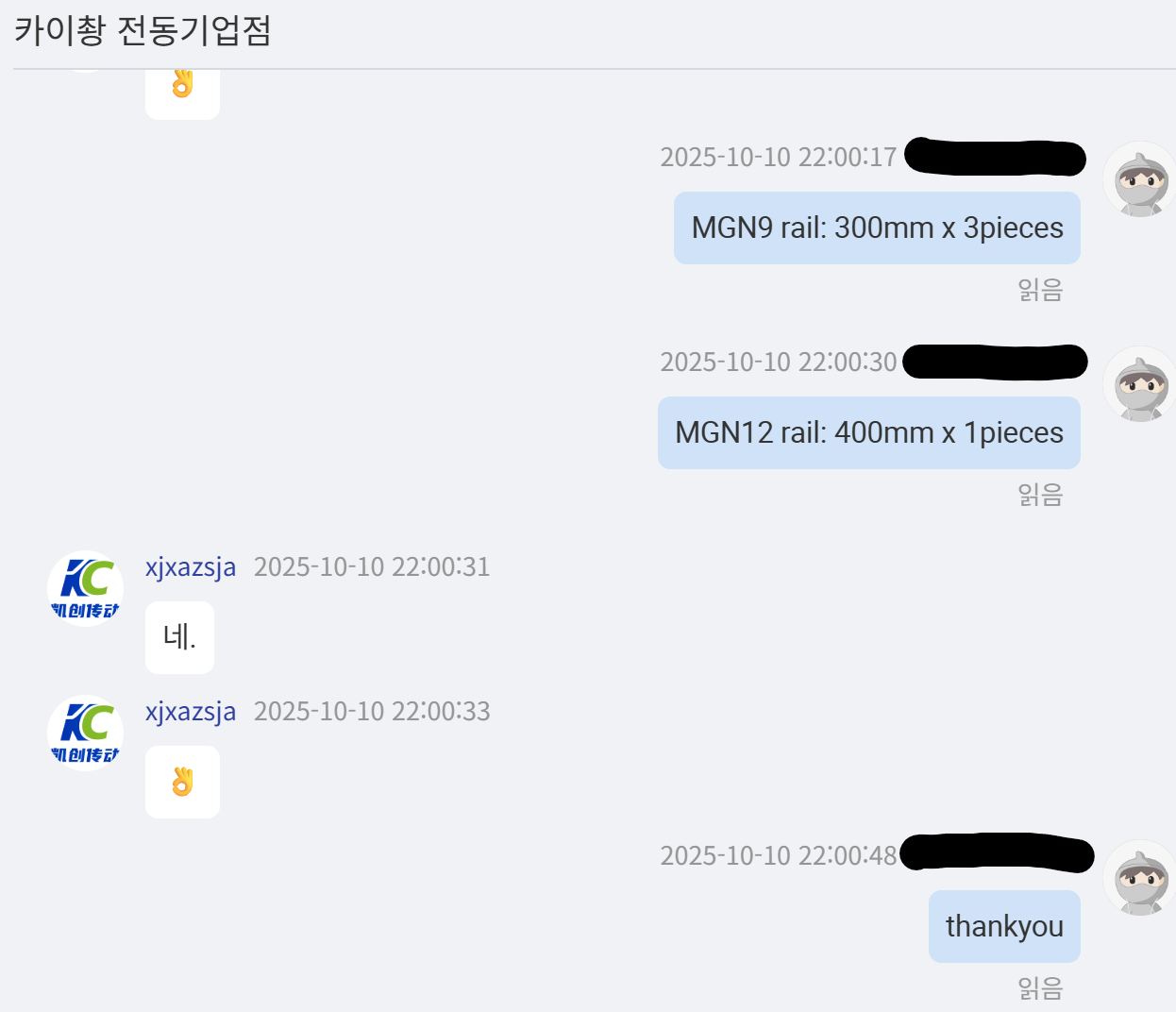

구매할 때 요청사항에
MGN9H : 400mm * 2 + 300mm * 3
MGN12H : 400mm * 1
과 같이 적고 구매한 다음 판매자에게 한번 더 보내주면 위 요청사항에 맞춰 재단해 보내 줄 것이다.
- GT2 벨트(링크) - 35위안
Gates사 제품보다 더 싼 제품도 많지만 타이밍 벨트는 품질과 직결되는 부분으로
가격이 조금 더 있더라도 성능이 보장 되어있는 Gates제품을 쓰는 것을 추천한다.
마찬가지로 1m단위로 판매하므로 5개 구매하면 5m짜리 이어진 벨트로 보내준다. - GT2 Idler & Pully / GE5C Spherical Bearing
Fastner kit에 포함되어있다. - F695zz Bearing(링크) - 44위안
- BMG Kit & 5 x 30mm shaft
Fastner kit에 포함되어있다.
Electronics
- Rocker Swich & Power inlet(링크) - 2850원
AC히터를 사용할 것이므로 EMI Filter가 적용된 power inlet를 사용하는게 좋다.
소켓에 맞게 추후에 skirt 출력물을 변형해야 된다(mod). - Step Driver & Fans
기존에 3D프린터를 유지보수 하고 있다면 이 정도 부품은 가지고 있을 것이다. - Raspberry Pi 4 -약 35000 ~ 40000원

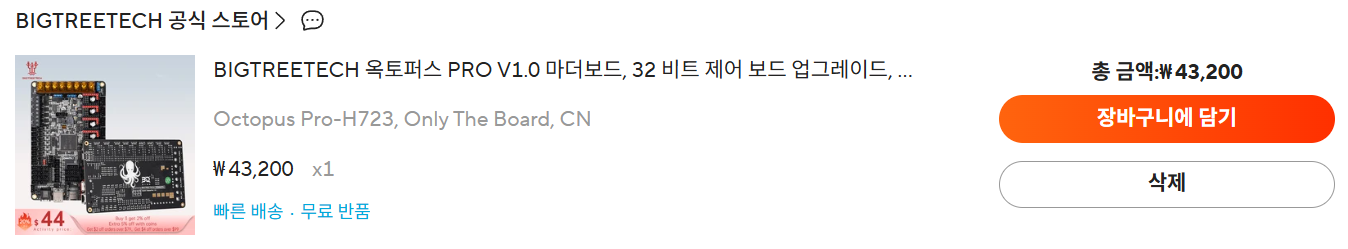

당근, 번개장터 등에서 싼 가격에 파는 제품들을 구해보자 - Mainboard - 약 45000원
알리 할인기간을 잘 노려보자
Octopus (Pro), Manta m8p(ebb36 사용한다면 m5p도 가능), fly super♾️pro, fly C8(ebb36 사용한다면 C5도 가능)
Manta시리즈나 fly C시리즈를 사용하면 Raspberry Pi는 구매하지 않아도 된다.
- PSU(링크) - 90위안
PSU는 전력을 공급해주는 만큼 너무 저가 중국 제품을 사용하지 않는 것이 좋다.
Mean Well제품이 좋긴 하지만 너무 비싸기 때문에 적당히 인지도 있는 Mornsun 제품을 사용하겠다. - Z Step Motor(링크) - 55위안
일반 저렴한 Step Motor와 Lead Screw를 구매해서 커플러로 연결하면 더 저렴할 수도 있지만 자칫하면 z축 정렬이 제대로 안되어 층간무늬가 나타나기 쉽기 때문에 일체형 모터를 구매한다. - A/B Drive Step Moter(링크) - 110위안
LDO-42STH48-2504AC 고속 프린팅을 위한 모터. 최저가 구성임에도 어느 정도의 고속 프린팅을 챙기기 위해 선택했다. 48V시스템을 같이 갖춘다면 고속 프린팅에 무리가 없을 것이다. - Hotend(링크) - 15000원
고유량 핫엔드중 레전드 가성비인 TZ-V6를 사용하겠다.
Misc & Cables
알리에서 약 3만원 정도면 jst 커넥터, 실리콘 케이블, 테프론 튜브 등 부자재들을 살 수 있다.
Frame
타오바오에서 알루미늄 프로파일을 Voron에 맞춰 재단해 판매하는 곳이 있다.
베어링 판매하는 곳과 같은 곳으로 배송비를 줄일 수 있다.
Frame kit(링크) - 191위안
Panels
패널도 마찬가지로 Voron에 맞춰 PC판을 재단해 판매하는 곳이 있다.
Z모터, Fastner Kit 판매하는 곳과 같은 곳으로 배송비를 줄일 수 있다.
Pannel Kit(링크) - 344위안
Buildplate
- PEI + 자석시트(링크) - 20000원
알리 특성상 할인 시즌에 몰아서 할인코드 먹이고 구매하면 더 저렴하게도 살 수 있다. - MIC6 알루미늄 Build Plate(링크) - 226위안
- AC Heater(링크) - 160위안
Printed Parts
- ASA Filament * 2(링크) - 48400원
내열성, 내구성이 뛰어난 ASA필라멘트를 사용하자.
3D 프린터가 없다면 카페나 voron 오픈톡방, 디스코드를 통해 출력 의뢰를 맡길 수 있다.
배송 대행
타오바오 공식 배대지중 지엔 물류를 사용하였고 58위안이 나왔다.
내가 올린 링크들 중 199위안 이상 무료 배송이 꽤 있기 때문에 이것들은 배대지를 거치지 않고 직접 한국 주소로 받는게 더 좋다.
총평
1654위안(≈327496) + 166250원 = 493746원
알리 기준 약 1/3, Siboor 공홈 기준 무려 약 1/4가격으로
Voron Trident를 만들 수 있다.
중간중간 어쩔 수 없이 들어갈 중복 투자 비용, fan등 추가 구매 등등을 고려하더라도 나쁘지 않은 가격이다.
다음 포스팅에서는 실제로 구매 후 조립. Klipper 설정에 대해 써보겠다.
